一、需求分析

  随着高科技的蓬勃发展，智能化管理已经走进了人们的生活。门禁，是一种以IC/ID卡作为信息载体，集信息管理、计算机控制和智能卡技术于一体的高科技产品，可以对进出加以控制，有选择的对要通过门的人员予以放行或者禁止。它具有授权、记录、查询、统计、防盗、报警等多种功能，具备极高的安防能力。

  门禁系统为实施现代化的管理，提供了科学、高效、安全的手段，已普遍被采用。它在安全性，方便性，易管理性等方面都各有特长，门禁系统的应用领域也越来越广。在工厂、政府机关、智能大厦、智能小区、办公楼等地方都有广泛的应用，极大地提高了管理者的工作效率和管理区域内的安全程度。

  目前，门禁系统已成为安全防范系统中极其重要的一部分，在一些发达国家中，门禁系统正以远远高于其它类安防产品的进度迅猛发展。之所以能在众多安防产品中脱颖而出，根本原因是因为门禁系统改变了以往安防产品如闭路监控，防盗报警等被动的安防方式，以主动地控制替代了被动监视的方式，通过对主要通道的控制大大地防止了罪犯从正常通道的侵入，并且可以在罪案发生时通过对通道门的控制限制罪犯的活动范围制止犯罪或减少损失。

二、解决方案

  人行通道管理系统通过翼闸、摆闸、三辊闸等人行通道设备，对人员进出入通道进行权限认证，来防止未经授权的非法人员进出企事业单位、写字楼宇、工业园区、物业小区、学校等需要进行人员管理的场所，提升场所的人员管理能力和工作的秩序，消除安全隐患提升信息化形象。

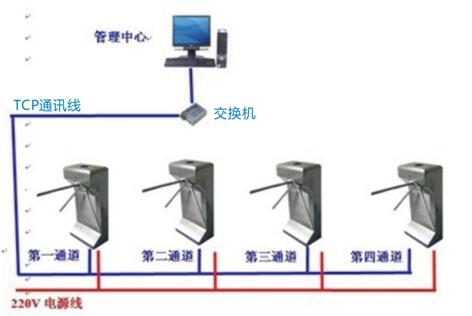

  通道闸机摆放在各个出入口通道中，通道闸机控制器通过TCP/IP通讯网络联线至控制中心，控制中心管理人员可以通过授权软件来设置进出闸机的人员及时段，并且可以作为采集员工的进出刷卡记录，并可以指定此进入是否为考勤记录。

  员工出入闸机通道时，只要是经过授权的感应卡在刷卡后，感应器立即发出清脆的“滴”一声，翼闸转换为绿色通行指示灯，同时闸机通道自动开启，刷卡者即可通过，并且该次刷卡记录准确记录在控制系统里。反之如果是未经授权的卡片刷卡后，感应器立即发出“滴”的报警声音，闸机保持红色指示灯，表示该卡无进出的权限。闸机通道具备断电开闸功能，一旦出现各类紧急情况，人员需要紧急疏散时，管理工作人员可以断掉电源闸门自动打开，此时所有的闸机通道立即变成了逃生通道，起到疏散人员的作用，充分符合消防的要求。

三、系统设计原则

  安防系统方案设计时应遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。我们还需要坚持以下具体的原则：

1.系统的实用性

  门禁系统的功能应符合实际需要, 不能华而不实。如果片面追求系统的超前性, 势必造成投资过大,离实际需要偏离太远。因此, 系统的实用性是首先应遵循的第一原则。同时，系统的前端产品和系统软件均有良好的可学习性和可操作性。特别是可操作性（便捷性）,使具备电脑初级操作水平的管理人员，通过简单的培训就能掌握系统的操作要领，达到能完成值班任务的操作水平。

2.系统的稳定性

  由于门禁系统是一项不间断长期工作的系统，并且和我们的正常生活和工作息息相关，所以系统的稳定性显得尤为重要。要求该产品系统要有五年以上市场的成功应用经验，拥有相应的客户群和客户服务体系。

3.系统安全性

  门禁系统中的所有设备及配件在性能安全可靠运转的同时, 还应符合中国或国际有关的安全标准,并可在非理想环境下有效工作。强大的实时监控功能和联动报警功能，充分保证使用者环境的安全性。

4.系统可扩展性

  门禁系统的技术不断向前发展, 用户需求也在发生变化, 因此门禁系统的设计与实施应考虑到将来可扩展的实际需要, 亦即: 可灵活增减或更新各个子系统, 满足不同时期的需要, 保持长时间领先地位,成为智能建筑的典范。系统设计时，对需要实现的功能进行了合理配置，并且这种配置是可以改变的，甚至在工程完成后，这种配置的改变也是可能的和方便的。系统软件根据开发商符合不同历史时期市场的需求进行相应的升级和完善，并为相应的应用客户进行软件升级。同时，可以扩展为考勤系统、会议签到系统、巡逻管理系统，就餐管理系统等一卡通工程。

5.系统易维护性

  门禁系统在运行过程中的维护应尽量做到简单易行。系统的运转真正做到开电即可工作, 插上就能运行的程度。而且维护过程中无需使用过多专用的维护工具。从计算机的配置到系统的配置，前端设备的配置都充分仔细地考虑了系统可靠性。并实施了相应的认证。我们在做到系统故障率最低的同时，也考虑到即使因为意想不到的原因而发生问题时，保证数据的方便保存和快速恢复，并且保证紧急时能迅速地打开通道。整个系统的维护是在线式的，不会因为部分设备的维护，而停止所有设备的正常运作。

6.先进性

  在保证稳定性 实用性 和 便捷性的前提下，门禁产品应该具备一定的先进性，以保证在今后的数年内不会被淘汰，并且可以满足门禁使用中的要求和需求。

7.设计依据

  ※《建筑智能化系统工程设计管理暂行规定》建设部1997

  ※《民用建筑电气设计规范》（JGJ／T16－92）建设部

  ※《智能建筑设计标准》（DBJ08－4－95）上海市建委1996

  ※《建筑和建筑群综合布线工程设计规范》中国工程建设标准协会1997

  ※《建筑和建筑群综合布线工程施工及验收规范》中国工程建设标准协会1997

  ※《大楼通信综合布线系统》（UD／T926）邮电部1997

  ※《火灾自动报警系统设计规范》国家计委1988

  ※ 门禁管理系统—Q/SJS 002-1998—QB/440300L6961-1998

  ※ IC卡读写器—Q/SJS 012-2001—QB/440300L572-2001

  ※ 门禁控制器—Q/SJS 013-2001—QB/440300L573-2001

  ※ 所有计算机硬件系统均符合下述标准：

  ※ 电磁学规范：FCC Class B或CISPR22 ClassB

  ※ 安全规范：UL Listed(美国)或EN60950（国际）

四、系统基本功能

  身份鉴别

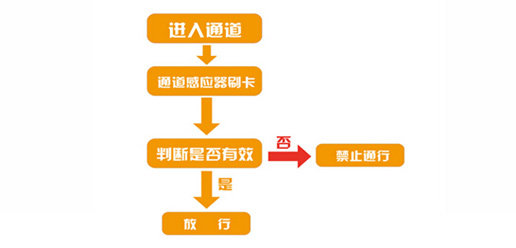

  员工持有效证件在闸机上验证后，闸机放行；对于持无效证件的员工，闸门一直呈现关闭状态，无法通过闸机进入通道。

  定时出入

  可通过管理软件来设置闸机的通行时间段（每天可设定三个有效通行时段），如：单位上班时间段为上午08:00——11:00，下午13:00——17:00。则我们可将下班时段设置为有效通行时段为，则可得到：

  信息管理

  可以查询详细的进出记录，按照需求（如员工所属部门、工种、时间等）生成统计报表和统计图，提供分析决策的依据。

  系统管理

  对于本系统，可根据特定的情况进行灵活的系统参数设置和系统运行模式。例如：可以通过设置紧急模式下，员工自由通过闸机；可以对闸门的控制动作进行参数设置，如刷卡后最大可通过时间等。并且要求系统维护、升级方便。

  信息统计

  按照进/出记录做出各种统计报表。可以按部门、按工种、按时间（月、季度、年）做出相应的统计报表，以及综合性报表，以提供决策依据。

五、系统的意义及作用

  可以树立公司、大厦或机关办公场所规范化管理形象，提高管理档次，同时规范化内部的管理体制。主要通过门禁系统控制相应的通道硬件如：三辊闸、摆闸、翼闸控制通道的权限、人流同时可以实现门禁、考勤、限流等功能。应用于人员出、入口需要进行控制的地方，如饭堂、宾馆、博物馆、体育馆、俱乐部、地铁、车站、码头等场所。可以实现门禁、考勤、限流等功能,还有收费功能。

  一张感应卡可以代替所有的大门钥匙，且具有不同的通过权限。所有的进出情况在电脑里都有记录，便于针对具体事情的发生时间进行查询，落实责任。

  可以将不受欢迎的人员拒之门外，例如可以杜绝传销、保险等行业的业务员在未经许可的情况下擅自闯入您的厂区、办公区，干扰您正常的办公秩序。同行的竞争者不会轻易地进入您的厂区，视察您核心技术项目等。

  如果员工的感应卡遗失可以在系统内即时挂失，这样即使其他人捡到了该感应卡也无法进入公司。对于辞职或开除、离开的人员感应卡采用禁用的方式，该员工以后都无法进入您的办公区。

  可以实时监控感应卡执卡者的出入状况，并可以比较显示照片，了解工作区的正常动态。

六、系统特点及优势

  “平易近人，通俗易懂，快捷便利的操作界面” 功能强大而操作简单实用便捷，完全符合微软的软件风格和操作习惯，快捷菜单和人性化的设计使得培训工作几分钟就可以完成，使用者看看说明书也能轻松掌握，使用者离职，新员工也能轻松上手。免除终端客户在使用上的后顾之忧。更有人性化的操作入门向导，使得客户即使不看说明书都可以轻松入门，管理门禁系统。我们在界面上尽量避免了抽象化或者专业化的描述，并尽量以通俗易懂和一目了然的方式表现出来。例如:设置完毕后，客户根本无需了解控制器 读卡器等专用名词和设置，客户看到的是一群直观的门的图标，直接对门禁进行想要的操作。

  “中英文版本适合更多客户群” 简体中文版 英文版 2个版本同步发行。分别有不同语言的安装程序来方便地安装到各个语言的操作系统上。也可以在简体操作系统上安装软件，切换到英文界面上使用，给用户使用带来更多的便利。

  “先进性和兼容性相结合” 基于先进的.net环境SQL 数据库的C/S结构的windows的智能管理软件。在保障先进性的同时，我们非常重视客户的兼容性应用，保证客户能非常方便顺利地安装到Windows XP  Windows2003  和 Windows7  Windows8等操作系统上。

  “功能强大 却 操作简捷的完美统一”虽然我们的系统功能强大，适合各个领域 单位 和职能部门对门禁的需求，但是我们将许多不常用的功能隐藏在扩展功能中，如果客户确实需要用到该功能，就可以放开使用，如果不用就屏蔽起来，客户无需学习和掌握这些功能的使用。使软件看起来更加通俗易懂。系统收纳了许多特定行业对于门禁的特定用途，例如用于部队和科研机构的反潜回，用于银行金库系统的互锁 多卡开门等等功能，满足多方位客户对门禁的需求。不需要用到这些功能的用户，系统会自动屏蔽这些功能，使得操作界面更加简单实用。

  “基于32位CPU（中央处理器）的高速智能化ARM平台”运算处理速度更快，即使满存2万权限时，刷卡后瞬间开门，没有任何感觉延时。为以后结合触摸屏技术、视频监控技术、一对多控制技术和无线通讯技术等奠定了技术升级的基础平台。

  “2万张注册卡 10万条脱机存储记录” 傲视同级别产品的海量存储能力，使其胜任百分之九十九的大型门禁系统项目。

  更多的点点滴滴的人性化设置，是我们在“从客户角度出发”设计理念的指导下，和我们的客户一起长期努力的结果：

  “方便 便捷 安全的‘傻瓜式’的升级模式” 软件升级时，数据库自动无缝升级。数据库无需专业知识和专业人员维护。软件的升级是“傻瓜式”的，只要简单执行卸载和安装即可。数据库会自动判断软件版本，增加和删除字段，一切都在客户不经意中进行，让客户轻轻松松获得最新软件功能。软件会自动保留客户原有的设置和参数。

  “批量设置”使得客户在使用的过程中，效率更高。批量设置是我们从客户角度出发，为客户着想的设计理念之一。我们在软件的很多常用或者可能用到批量设置的地方，都安排了批量设置功能。让操作者使用这个软件效率更高，轻松快乐。例如:门禁权限的批量设置，可以对某个门批量设置可以通过的人，也可以对某一群人批量设置可以通过的门，当然同样可以批量删除他们的权限。此外，对于考勤请假的设置我们同样可以批量处理。员工的卡号 姓名 部门等可以通过Excel批量导入导出。

  “一览无余”的界面模式和报表格式  我们几乎将所有常用功能的操作浓缩到总控制台界面上，并且通过一目了然的按钮和右键快捷菜单便捷地实现强大的功能操作。在保证系统界面简洁的同时，让客户一目了然所有的当前界面的实用功能和报表项目。

  “所见所得”的自定义报表 查询 输出 打印模式  所见所得的设计理念，所有查询的结果都可以直接打印出来，查询的结果是什么样的打印就怎么样。几个常用的报表可以定义保留要查询或者打印的项目，安排这些项目的打印顺序，并可以保存自定义的报表格式，供下次继续使用。很多设置和报表可以快速地导出为Excel格式供汇报 二次开发或者提交财务等相关部门引用和参考。

  “知错必报”的人性化交互式软件界面  软件会自动检测许多客户的设置和输入数据是否正确或者符合规范，如果不对，会及时给操作者以提示。系统更多地方有自检功能，让客户及时发现和解决故障或设置错误。

七、主要设备选型

 通道闸机（三辊闸、摆闸、翼闸：电动执行机构。）

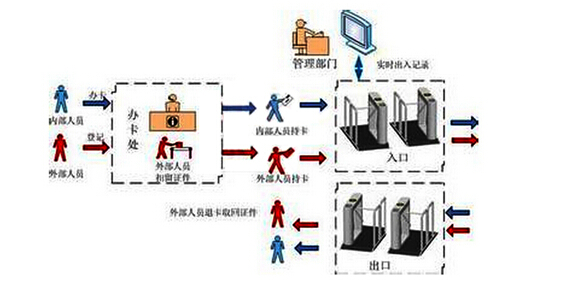

  通道闸机是当代先进的管理系统，它采用了感应卡等高尖端技术，综合现代管理需要而设计的，广泛用于工厂／企事业单位、高校宿舍、办公楼等人流量大有保安人员执守的场所。本系统具有技术先进，使用方便，可靠安全等优点，见下示意图：

  系统原理描述：读卡器把卡片信息读取反馈给控制器进行信息处理，控制器根据卡片信息判别卡片权限，如果合法则发出指令到闸机的电机运行带动闸机动作。

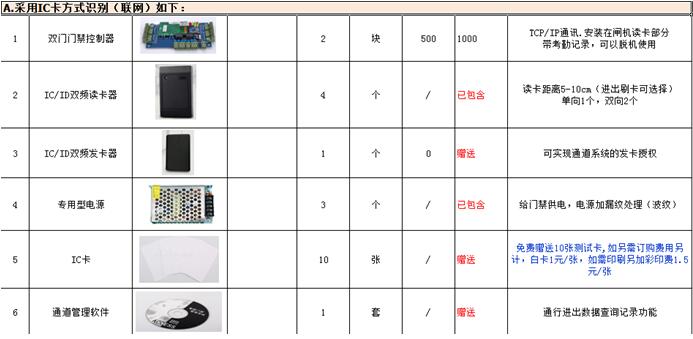

系统配置清单

  读卡器：通过射频感应原理，识别感应卡内置加密卡号。

  感应卡：存储用户的不可复制和解密的ID号。

  控制器：存储感应卡权限和刷卡记录，并中央处理所有读卡器上传信号，负责和计算机通讯和其他数据存储器协调，配合管理软件的智能处理中心。

  管理软件：通过电脑对所有单元进行中央管理和监控，进行相应的时钟、授权、统计管理工作。

  电源：提供系统运作电源和闸机的执行结构的电源供应。
